함정 다층 방어체계 기반 무장 조합 최적화에 관한 연구

각 무기체계의 주요 성능제원은 다음 표 1과 같다. 수치는 공개되어 있는 문헌 기준으로 정리하였다^[1–4].

각 무기체계는 실질적으로 함정 공간 제약, 무장창 용량, 사격 간격 제한 등의 물리적 한계를 가지며, 이러한 요소는 최적화 계산 시 주요 제약 조건으로 반영된다. 따라서 본 연구에서는 표 2와 같이 각 무기체계에 대해 현실적으로 투입 가능한 수량을 정수로 제한하였다.

시뮬레이션 및 조합 최적화 과정에서는 다음 수식 (1)과 같이 탑재 수량 제약 조건을 사용한다.

여기에서 N_SM2, N_RAM, N_CIWS 는 각각 SM-2, RAM, CIWS의 탑재 수량을 나타내며, 실제 함정 탑재 공간, 수직발사체계 슬롯 수, 무장 간 임무 분담 등을 고려하여 시뮬레이션에서는 이 범위를 벗어나는 조합은 제외하였다.

다음과 같은 가정 조건 하에서 다층방어 모델을 정립하였다.

기초 모델은 단일 단계에서 모든 무기를 표적에 할당하는 정수 비선형 최적화 문제로 정의된다. 이 모델은 초기 방어계획 수립에 활용되는 고전적 형태로, 특히 Manne에 의해 제안된 방어용 표적 배정 문제에서 기반을 차용하였다^[10].

여기에서 i는 표적의 인덱스, n은 표적의 최대 수량, v_i는 표적 i의 위협 수준, p_i는 무기 1발이 표적 i를 파괴할 확률, x_i는 표적 i에 할당된 무기 수량이다. 수식 (2)는 목적함수로 각 표적이 생존할 확률 ${\left(1-p_i\right)}^{x_i}$에 위협 수준 v_i를 가중하여, 전체 위협 기대치를 최소화한다.

여기에서 w는 전체 무기 수량(제한조건)이며, 수식 (3)은 제약 조건이다.

기본 무기-표적 할당 모델은 정수 비선형 최적화 문제로, Branch and Bound 기법 또는 LINGO와 같은 Solver로 해를 도출할 수 있다.

기본 모델의 한계를 보완하기 위해 사격 후 잔존 표적에 대해 재할당을 고려한 2단계 동적 계획 기반 모델을 제안한다.

여기에서 r은 예비 무기 수량(1단계 이후 남는 수량), x^*(r)는 예비 수량 r에 따른 최적 1단계 무기 할당, n(x^*(r))은 1단계 교전 이후 생존한 표적 집합, B(n(x^*(r)))는 해당 표적의 위협값의 합, E는 기댓값이다. 수식(4)는 1단계 할당 이후 생존하게 될 표적들의 위협 합에 대한 기댓값을 최소화하는 것을 목표로 하며, 아래 수식 (5)는 제약 조건이다. 기댓값 기반 시뮬레이션을 통해 기대 성능을 산출하고, 고속 표적 방어 전술의 실전 적용성을 분석한 사례^[2]를 참고하여 모델을 수립하였다.

2단계 동적 무기 할당 모델은 확률적 잔존 집합에 대한 동적 계획(DP) 기반 해법이 필요하며, 본 연구에서는 Monte Carlo 반복을 통해 잔존 표적 집합을 추정하고 이에 따라 무장 재분배를 수행한다.

본 연구의 시뮬레이션은 다음의 두 가지 목적을 달성하기 위해 수행된다.

이를 통해, 실질적인 무장 배치 최적화와 실전 적용 가능성 있는 운용 전략을 제시하는 것을 목표로 한다.

시뮬레이션에 사용된 무기체계는 다음 세 가지로 구성된다.

각 무기체계의 성능제원은 표 1에서 제시한 수치를 반영하고, 탑재 수량은 표 2에 기반하여 표 3과 같이 가정하였다.

대함유도탄(Anti-Ship Missile, ASM)을 가정한 고속 침투 표적 시나리오를 표 4와 같이 설정하였다.

시뮬레이션은 다음과 같은 흐름으로 구성된다.

시뮬레이션 조건 및 지표는 표 5와 같다.

본 장에서는 1장에서 제기한 연구 목적에 따라, 4장에서 구성된 시뮬레이션 모델을 기반으로 도출한 결과를 기술하고, 이를 바탕으로 함정의 무장 배치 전략을 제안한다. 시뮬레이션은 총 1,000회의 Monte Carlo 반복 실험을 통해 수행되었으며, 표적 수 변화에 따른 함정 생존율, 무기 사용량, 잔여 위협도 등을 종합적으로 분석하였다.

그림 1은 세 가지 대표적인 무장 조합에 대해 표적 수가 증가함에 따라 함정 생존율이 어떻게 변화하는지를 나타낸다. 조합 1(Loadout1)은 SM-2 중심이며, 조합 2는 중간 수준의 SM-2 감축안, 조합 3은 RAM의 비중을 강화한 구성이다. 전반적으로 조합 1이 가장 우수한 함정 생존율을 보이며, 표적 수가 증가함에 따라 RAM이 강화된 조합 3의 함정 생존율이 조합 2 대비 향상됨을 확인할 수 있다.

그림 1. | Fig. 1. 표적 수 증가에 따른 무장 조합별 함정 생존율 | Survivability of naval platform by weapon loadout and number of targets

Download Original Figure

본 절에서는 무기체계별 효율성을 정량적으로 비교하기 위해, 각 무기 1발당 제거한 평균 위협량을 산출하였다. 이 값은 Kill Efficiency로 정의되며, 그림 2에 나타낸 바와 같이 SM-2가 가장 높은 효율성을 보인다.

그림 2. | Fig. 2. 무기 종류별 1발당 위협 제거량 | Kill efficiency per weapon type

Download Original Figure

해당 결과는 SM-2가 정밀한 타격 능력을 통해 제한된 수량으로도 높은 파괴력 발휘가 가능함을 시사한다. 반면, RAM은 다수 운용 시 전체적인 기여도가 크고, CIWS는 최종 방어단계의 보완 수단으로 기능함을 확인할 수 있다.

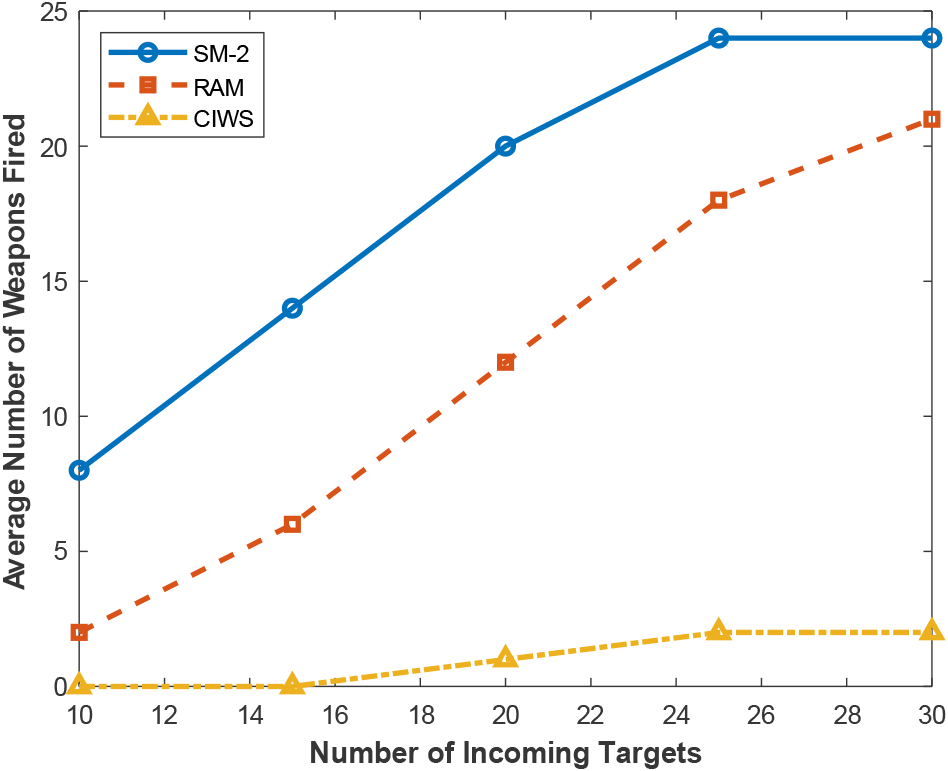

무장 시스템의 사용량은 함정의 생존성뿐만 아니라 실전에서의 지속교전 능력에도 직결된다. 그림 3은 표적 수 증가에 따른 무기별 평균 사용량을 도시한 것으로, 표적 수가 많아질수록 RAM과 CIWS의 사용 빈도가 크게 증가함을 보여준다.

그림 3. | Fig. 3. 표적 수 증가에 따른 무기 사용량 변화 | Weapon usage by target quantity

Download Original Figure

SM-2는 대부분의 시나리오에서 조기 소진되며, RAM과 CIWS가 그 뒤를 이어 사용되는 양상이 관찰된다. 이는 다층 방어체계 내 무기 간 역할 분담과 단계별 운용이 자연스럽게 발현됨을 의미한다.

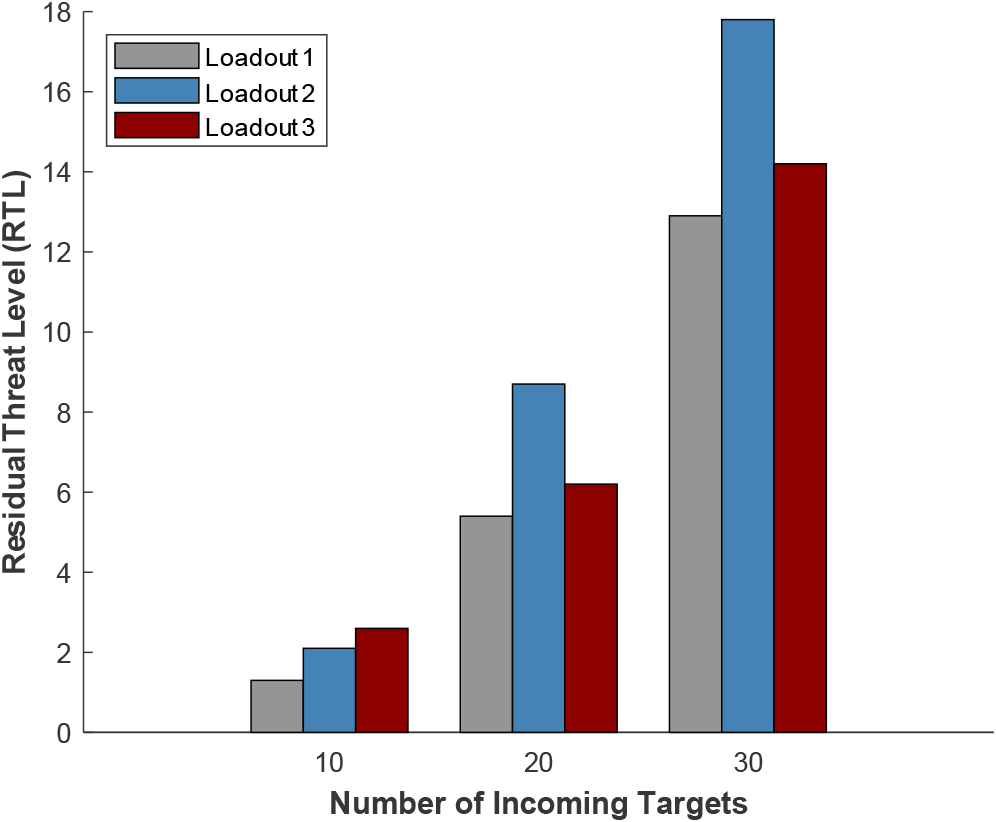

생존율 외에도 교전 후 잔존하는 표적의 위협도는 함정이 직면할 피해의 심각성을 반영하는 핵심 지표이다. 그림 4는 조합별로 표적 수가 증가할 때의 누적 잔여 위협도를 비교한 것이다.

그림 4. | Fig. 4. 무장 조합별 잔여 위협도 비교 | Residual threat level by weapon loadout

Download Original Figure

RAM의 비중을 높인 조합 3은 표적 수가 많아질수록 오히려 잔여 위협도를 상대적으로 낮게 억제하는 결과를 보였다. 이는 장거리 유도무기의 한계를 보완하는 RAM의 분산요격 효과를 수치적으로 증명한 결과로 해석할 수 있다.

시뮬레이션 결과를 종합하면, 무기체계 간 단순 비교를 넘어 전술적 역할 분담과 적시 운용 전략이 중요하다는 결론에 도달할 수 있다.

표 6과 같이 조합 선택은 단순 성능이 아니라, 운용 환경(공간, 탄약고 한계, 임무 특성)에 따른 맞춤 설계가 핵심이다. 또한 RAM 중심 조합은 전술 유연성, 재장전 속도, 공간 대비 효과 측면에서 실용적 대안이 될 수 있다.

본 장에서는 현실적인 함정 무장 탑재 제약 하에서 함정 다층 방어체계의 운용 전략을 시뮬레이션 기반으로 분석하였다. 결론적으로 다음과 같은 시사점을 도출할 수 있었다.

이러한 결과를 바탕으로, 향후 연구와 실무 적용에서는 다음과 같은 방향이 요구된다.
